IC(internal circulation)反應器是新一代高效厭氧反應器，即內循環厭氧反應器，相似由2層UASB反應器串聯而成。其由上下兩個反應室組成。廢水在反應器中自下而上流動，污染物被細菌吸附并降解，凈化過的水從反應器上部流出。

跟著科學的開展，科研的不斷深入，許多新技能，新材料，新理念被廣泛運用于環境保護職業，使我國環境保護技能得到的長足的開展。食物、生物、化工等職業排放大部分廢水都歸于高濃度有機廢水，利用常規的物化、生化處理難達到處理意圖，同時存在操作管理，出資大，運行本錢高等一系統問題。

工作原理

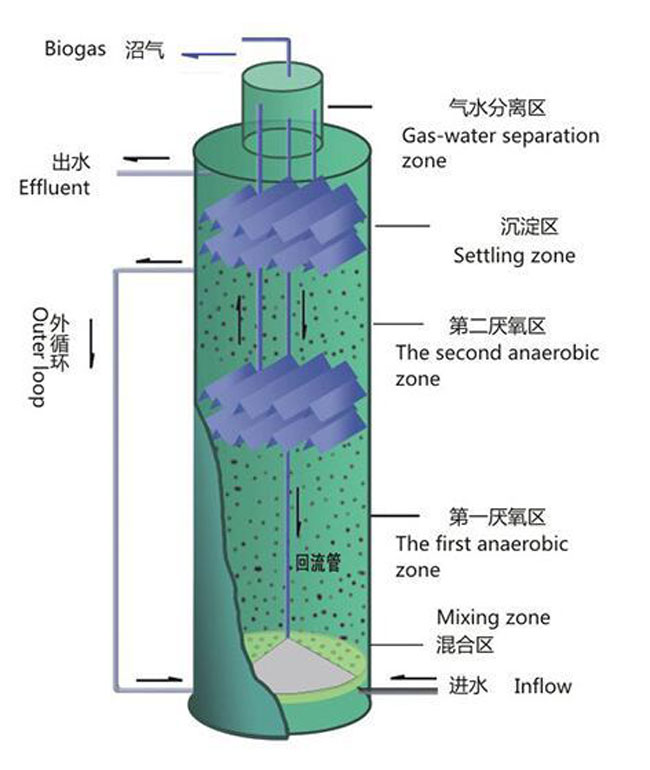

它相似由2層UASB反應器串聯而成。按功能劃分，反應器由下而上共分為5個區:混合區、第1厭氧區、第2厭氧區、沉淀區和氣液分離區。

混合區:反應器底部進水、顆粒污泥和氣液分離區回流的泥水混合物有效地在此區混合。

第1厭氧區:混合區形成的泥水混合物進入該區，在高濃度污泥作用下，大部分有機物轉化為沼氣。混合液上升流和沼氣的劇烈擾動使該反應區內污泥呈膨脹和流化狀態，加強了泥水表面接觸，污泥由此而保持著高的活性。隨著沼氣產量的增多，一部分泥水混合物被沼氣提升至頂部的氣液分離區。

氣液分離區:被提升的混合物中的沼氣在此與泥水分離并導出處理系統，泥水混合物則沿著回流管返回到下端的混合區，與反應器底部的污泥和進水充分混合，實現了混合液的內部循環。

第2厭氧區:經第1厭氧區處理后的廢水，除一部分被沼氣提升外，其余的都通過三相分離器進入第2厭氧區。該區污泥濃度較低，且廢水中大部分有機物已在第1厭氧區被降解，因此沼氣產生量較少。沼氣通過沼氣管導入氣液分離區，對第2厭氧區的擾動很小，這為污泥的停留提供了有利條件。

沉淀區:第2厭氧區的泥水混合物在沉淀區進行固液分離，上清液由出水管排走，沉淀的顆粒污泥返回第2厭氧區污泥床。

從IC反應器工作原理中可見，反應器通過2層三相分離器來實現SRT>HRT，獲得高污泥濃度;通過大量沼氣和內循環的劇烈擾動，使泥水充分接觸，獲得良好的傳質效果。優點

IC 反應器的構造及其工作原理決定了其在控制厭氧處理影響因素方面比其它反應器更具有優勢。

(1)容積負荷高:IC反應器內污泥濃度高，微生物量大，且存在內循環，傳質效果好，進水有機負荷可超過普通厭氧反應器的3倍以上。

(2)節省投資和占地面積:IC 反應器容積負荷率高出普通UASB 反應器3倍左右，其體積相當于普通反應器的1/4-1/3 左右，大大降低了反應器的基建投資;而且IC反應器高徑比很大(一般為4-8)，所以占地面積少。

(3)抗沖擊負荷能力強:處理低濃度廢水(COD=2000-3000mg/L)時，反應器內循環流量可達進水量的2-3 倍;處理高濃度廢水(COD=10000-15000mg/L)時，內循環流量可達進水量的10-20倍。大量的循環水和進水充分混合，使原水中的有害物質得到充分稀釋，大大降低了毒物對厭氧消化過程的影響。

(4)抗低溫能力強:溫度對厭氧消化的影響主要是對消化速率的影響。IC反應器由于含有大量的微生物，溫度對厭氧消化的影響變得不再顯著和嚴重。通常IC反應器厭氧消化可在常溫條件(20-25 ℃)下進行，這樣減少了消化保溫的困難，節省了能量。

(5)具有緩沖pH值的能力:內循環流量相當于第1 厭氧區的出水回流，可利用COD轉化的堿度，對pH值起緩沖作用，使反應器內pH值保持理想狀態，同時還可減少進水的投堿量。

(6)內部自動循環，不必外加動力:普通厭氧反應器的回流是通過外部加壓實現的，而IC 反應器以自身產生的沼氣作為提升的動力來實現混合液內循環，不必設泵強制循環，節省了動力消耗。

(7)出水穩定性好:利用二級UASB串聯分級厭氧處理，可以補償厭氧過程中K s高產生的不利影響。Van Lier[6]在1994年證明，反應器分級會降低出水VFA濃度，延長生物停留時間，使反應進行穩定。

(8)啟動周期短:IC反應器內污泥活性高，生物增殖快，為反應器快速啟動提供有利條件。IC反應器啟動周期一般為1~2個月，而普通UASB啟動周期長達4~6個月[7]。

(9)沼氣利用價值高:反應器產生的生物氣純度高，CH4為70%~80%，CO2為20%~30%，其它有機物為1%~5%，可作為燃料加以利用

適用范圍

IC厭氧反應器是一種高效的多級內循環反應器，為第三代厭氧反應器的代表類型(UASB為第二代厭氧反應器的代表類型)，與第二代厭氧反應器相比，它具有占地少、有機負荷高、抗沖擊能力更強，性能更穩定、操作管理更簡單。當COD為10000-15000mg/1時的高濃度有機廢水;第二代UASB反應器一般容積負荷為5-8kgCOD/m3;第三代AIC厭氧反應器容積負荷率可達15-30kgCOD/m3。IC厭氧反應器適用于有機高濃度廢水，如，玉米淀粉廢水、檸檬酸廢水、啤酒廢水、土豆加工廢水、酒精廢水。

IC反應器經計算，不適用于1500立方米每天進水量以下的場合。
